2017年03月03日

希釈冷凍機 周辺環境 ８ 「カラフル基板」

CIMG9430
(クリックして拡大)

電子回路の基板が届きました。

今回は5種類をSeeedStudioで作りました。色が選べるという事で(以前は有料だった)、今回は5種類全て色を変えてみました。上は黄色基板のフィルタ回路。

CIMG9429s
(クリックして拡大)

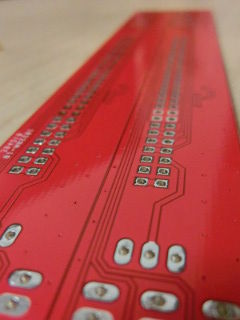

上は電源基板を接続するバックプレーンの赤基板

CIMG9426s
(クリックして拡大)

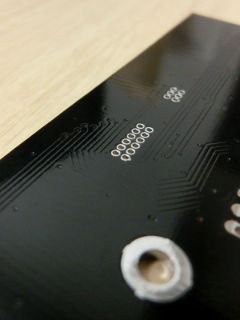

マイナス269度に入れて使う配線基板(冷凍機内の空中配線を避けるため)は黒基板。黒の基板かっこいーねー。
